リレーボックスの製作

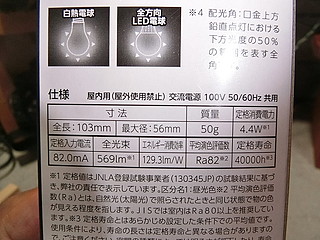

先日から取り組んでいるLiLaCのver.2プロトタイプ。リレーで100vの電球を制御するようにしていたけれど、もう少しスマートにできるようリレーボックスを作ってみた。 ホームセンターで一番安いLED電球とソケット。小さいE17ソケットも考えたが電球の値段はE26の方が安かったので、こちらで。 リレーは1Aまで流せるが、これなら0.044Aなので余裕で制御出来る。 リレーボックスといっても、スイッチとコネクタを収めるだけ。3Dプリンタ用にCADで設計。 取り付ける木の幅に合わせて出力。スイッチのオン・オフで力がかかるので3mm厚にした。 設計通りバッチリはまるが、穴は少し歪んだので削って修正した。 スイッチとコネクタを取り付けて配線。リレーと並列にトグルスイッチで手動の制御ができるようにした。 リレーに接続するのは、以前のココナッツに使っていったDC用電源コネクタ。 完成した状態。 電源につないで、横のトグルスイッチでオン・オフできる。 LiLaCのリレーに接続して制御。 センサに反応して、無事にLED電球のオン・オフができた。
