W-ZERO3[es]用スタンド

 愛用しているW-ZERO3es。テレビを録画しておいてこれで見ることもあるのだけれど、そのためのスタンドを製作してみた。
今回は、端材で一度プロトタイプを作ってみて、そのデータを元に本製作としたのでその記録も含めて残します。

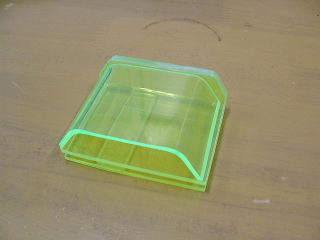

まずは、最終的な完成品。右側に出っ張っている部分は後ろ側にあるスピーカーの音を反射させて前に持ってくる反射板。
これがあると無いとではずいぶん音量が違う。


スタートはここから。L字型を2つ重ねて、一つを支えに、一つを足にした。
最初に頭で考えたものを厚紙で作り、その後余っていたアクリル板で作ってみた。

プラスティックテープでつないでいく。支えをストップさせる板を足に張り付けてみたところ。


L字の部分の厚みがあったので、反射板を作って入れてみた。
これは、作っていて考えたアイディア。


一応の完成、本当はこれで終わりにしようかと思っていたけれど、作りの荒さに我慢できずにやっぱり本製作に移った。


後からのことも考えて、アクリル板の保護シートに設計を残した。(クリックすると大きな写真になります。)


厚さと幅を合わせて製作。スピーカーの位置にあわせた全体の幅、ストッパーを含めて重ねたときの高さを考慮して長さを算出した。
蛍光色のアクリル板を使ったので、接合には透明な梱包用テープを使用した。


反射板の接合部は、きちんと平らに止まるように、あわせの部分を現物あわせで削った。(左は削る前、右の写真が完成したもの)


前の部分を反射板にあわせて斜めにカット。これで持ち運びの時も引っかかりが無くなった。
作ってみたら、ストッパーの高さが低かったので端材で作り直した。


プロトタイプと本製品。プロトタイプは捨てるのもなんなので、オークションにでも出せば誰かに使ってもらえるかな。
