ココナッツv3で100V機器のコントロール(pic110)

以前のココナッツでも作ってみていたが、自分の持ち歩き用のココナッツで100V機器のコントロールができると
何かと便利であろうと思って、オプションパーツを作ってみた。


ココナッツ1つつくるごとに、余ってしまうオプショナルボード。生徒は使わないので全部集めてある。

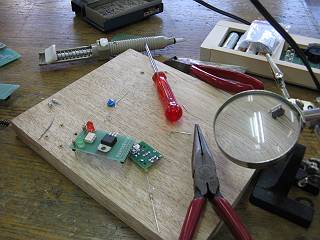

そこに秋月電子のSSRコントロールキットを載せた。


このキットは250円だけれど、20Aまでの機器をコントロールできる
ただ、放熱板をつけていないので2Aまでとなるが、まあ、十分でしょう。キットを基盤から外して新たに組み直した。
3つの出力で、赤、緑、100Vをそれぞれプログラムによりオンにできるようにした。

機器を接続するために、100円ショップで延長コードを購入して、片側にリレーへの接続部を挟み込む。


ホットメルトボンドで、固定して絶縁する。

使用時の状態。プログラムでデジタルポート(LED)をオンにすると、100Vのスイッチが入るという仕組み。
このSSRはフォトトランジスタで入力側が切り離されているので、何かあっても本体が壊れることはないと思う。
ちょうど、フォトトランジスタ内部のLEDを光らせる制御をしていることになる。

授業でも、応用編として紹介くらいはしてみようと思う。
