ブレッドボードで新ココナッツ(pic53)

新しいココナッツを形にしようとしているが、とりあえず来年に向けてのデモンストレーションをするのは今なので、デモ機をいくつか作ろうと考えている。
再来週には隣の郡で技家の先生たちが集まるときに、デモを見せると言うことなので、ブレッドボードで作ればいいかと試してみた。

ブレッドボードは一番小さい(250円)のタイプ。
まずは、方眼紙の上で載るかどうか設計してみる。



何とかぎりぎり載りそうなので製作してみた。

丸くつけるのは無理なので、4本ずつ左右に振ってみた。

232Cのケーブルは、ピンヘッダにハンダ付けして差し込むことにした。

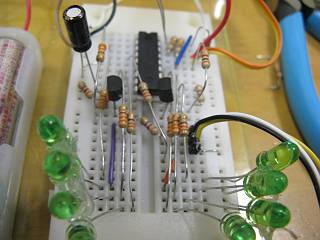

結構苦労したものの、最終的にはCDSも載せた状態で稼働した。


暗くなると点灯するプログラムを走らせているところ。



ブレッドボードにはシールでのりがついているので、そのまま接着。電池ボックスはホットボンドで接着。
アクリル板は一辺だけ曲げてスイッチを取り付けた。


今度使うときは6つほど必要らしいので、これを元にいくつかデモ機を作ってみようと思う。
(現在、稼働できるものは3台)
次に作るときは、LED基盤からのコードを直接PICのポートにさして、アース側に抵抗を入れて試してみようかと思っている。
